men 3D kan rumah yang sudah jadi.

kali ini saya mencoba membuat 3D rumah yang sudah jadi dari salah satu user.

berikut sketch yang saya lihat

dan beberapa data gambar untuk menunjang visualisasi agar desain menyerupai bangunan realnya.

gbr depan

gbr lantai bawah

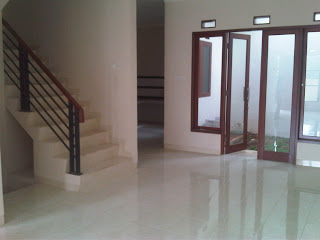

gbr tangga naik

gbr lantai atas

berikut adalah hasil desain menggunakan sketchup

desain sketcup rumah pak Ali.W

bagi yang ingin mempergunakan hasil desain monggo saja. saya mengikhlaskan berharap pahala yang banyak dari Allah, hehe

namanya gratisan ya di share gratis juga.

semoga bisa memberi manfaat.

rumah sewa 6 pintu di lahan 10 x 15 m seri kedua

setelah melakukan beberapa perbaikan pada desain sebelumnya
http://arnix3772.blogspot.com/2014/08/rumah-sewa-6-pintu-di-lahan-10-x-15-m.html

kali ini kita melakukan sedikit modifikasi dari sisi bangunan dan atap bangunan.

berikut bentuk bangunan

gbr bangunan dari sisi depan kanan

gbr bangunan dari sisi depan kiri

ukuran lahan masih sama yaitu 10 x 15 m dengan kapasitas sama yaitu 6 pintu rumah sewa. namun perubahan terjadi pada masing-masing pintu yaitu sbb:

gbr modifikasi bangunan

pada perubahan bangunan tidak banyak terjadi perubahan, hanya menggeser sedikit dinding kamar sehingga ukuran kamar kurang lebih sama dengan ukuran kamar tamu. jadi kamar tamu terasa sedikit lebih luas. namun dari sisi luar, tidak banyak terlihat perubahan. hanya pemindahan pintu ke sisi kanan bangunan yang lurus dengan lorong ruangan. hal ini seragam untuk ke semua pintu (6 pintu = 3 pintu di bawah dan 3 pintu di atas)

untuk struktur dan pondasi masih sama dengan desain sebelumnya. hanya ada beberapa penambahan

gbr struktur dan pondasi

terdapat tulang tambahan untuk struktur atap, karena struktur tersebut sebagai dasar tempat air / tandon air.

gbr lantai tambahan sedikit di atap

untuk atap, ada sedikit tambahan lantai yang digunakan untuk dasar tempat air / tandon air. hal ini menjadi penting mengingat daerah yang akan di bangun ini memerlukan tempat penampungan air.

berikut penampakan keseluruhan bangunan

gbr perspektif bangunan depan kiri

gbr perspektif bangunan depan kanan

gbr perspektif bangunan belakang kanan

gbr perspektif bangunan belakang kanan

gbr sisi kanan

gbr sisi kiri

bagi yang ingin mencoba dan menggunakan desain ini, data sudah bisa di download di

https://3dwarehouse.sketchup.com/model.html?id=u04e199e9-24b8-495d-a5da-2b26d70e2d3e

terimakasih.

rumah sewa 6 pintu di lahan 10 x 15 m

posting blog kali ini masih seputar penggunaan aplikasi google sketchuo untuk pembuatan desain rumah sewa 6 pintu dengan lahan 10 x 15 m

gbr perspektif rumah sewa 6 pintu

ukuran lahan 10 x 15 m ini memang dianggap terlalu sempit untuk rumah sewa 6 pintu, sehingga perlu di bagi bagi lahan yang sedemikian sempit.

memang perlu di setting sedemikian rupa sehingga di dapatkan denah per 1 pintu seperti berikut

gbr denah

untuk ukuran per 1 pintu bangunannya adalah seperti gbr di atas. namun saya menambahkan pintu belakang yang bisa langsung di akses dari luar.

gbr bangunan per 1 pintu rumah sewa

untuk per 1 pintu rumah sewa hanya terdapat 1 kamar, kamar tamu, lorong yang bisa di fungsikan sebagai dapur dan kamar mandi.
untuk kamar mandi tidak di buatkan bak, hanya menggunakan keran yang di tampung di ember plastik atau drum yang di anggap lebih efisien dan hemat.

untuk struktur bangunan dan pondasi tidak jauh berbeda dengan posting blog sebelumnya, justru malah lebih simpel karena hanya berbentuk kotak kotak sebagai berikut

pondasi menggunakan pondasi tapak dengan masing masing titik menggunakan 4 balok kayu ulin. bentuk lebih sederhana karena bangunan pun sederhana.

gbr lantai dasar

gbr di atas adalah gambar bangunan lantai dasar dengan struktur nya. struktur tiang untuk masing-masing bangunan adalah 1 tiang di depan, 2 tiang di tengah dan 2 tiang di belakang. saya rasa ini cukup karena ukuran bangunan hanya 7,5 x 4 m saja.

berikut penampakan lantai dasar.

gbr pintu depan lantai dasar

terdapat space kurang lebih 1,5 m untuk jalan di pintu depan.

gbr pintu belakang

tidak jauh berbeda dengan pintu depan, hanya saja ukuran pintu belakang lebih sempit dibandingkan pintu depan. dan pintu belakang bisa langsung menuju kamar mandi.

gbr. lantai 2

gbr diatas adalah gambar lantai 2, untuk bangunan di lantai 2 ini serupa dengan lantai 1. hanya saja untuk pintu belakang saya buatkan desain balkon, jadi tidak bisa di akses langsung dari luar. akses masuk menuju bangunan lantai 2 hanya lewat depan dengan tangga naik dari arah jalan (depan)

gbr pintu belakang bangunan

gbr di atas adalah penampakan bagian belakang bangunan, untuk lantai 2 bisa digunakan untuk menjemur pakaian atau tempat bersantai. dan balkon tersebut tidak menyambung dengan sampingnya.

gbr bagian belakang bangunan

gbr belakang kanan

di bagian belakang ini untuk bagian bawah terdapat space / lorong yang bisa di akses langsung dari luar. adapun untuk lantai atas hanya bisa di akses dari masing-masing pintu depan bangunan, yang mana untuk menuju lantai atas terdapat tangga di samping keseluruhan bangunan.

gbr depan bangunan

gbr samping belakang bangunan

untuk lorong di belakang ini terdapat space kurang lebih 1 m, bisa digunakan untuk jemuran bersama.

gabar depan keseluruhan bangunan

untuk gabar depan keseluruhan bangunan ini, hanya penampakan tangga naik ke lantai 2 saja. dan terdapat space +- 1,5 m yang bisa digunakan untuk parkiran motor sisi kanan dan kiri tangga.

silahkan download file di
https://3dwarehouse.sketchup.com/model.html?id=ud538bfcd-6d33-4d65-bc24-adc5ef1a0193

dengan terlebih dahulu menginstall sketchup di komputer anda.

komentar yang sangat membangun kami tunggu dan kami ucapkan terimakasih sebelumnya.

desain rumah lahan sempit 2 lantai

berikut ini adalah contoh penggunaan aplikasi Google Sketchup untuk membuat rancangan rumah 2 lantai di lahan yang cukup sempit,

ini adalah gambar perspektif bangunan yang saya desain menggunakan google sketchup. memang terlihat seperti gambar sketch. namun ukuran nya sdah presisi dan bisa langsung di aplikasikan dengan model 3D

rancang bangunan ini harapannya untuk lantai 2 di gunakan untuk rumah sewa. jadi khusus untuk rumah tinggal hanya di lantai1. di lantai 2 terdapat 2 pintu yang berarti 2 rumah sewa.

berikut denah beserta ukuran bangunan

gbr. denah

gbr. lantai 1

desain lantai 1 ini terdapat 2 kamar yaitu kamar utama dan kamar tidur. juga terdapat kamar tamu dan ruang rengah yang bisa di gabung menjadi dapur.

untuk kamar mandi, terdapat 2 kamar mandi, 1 kamar mandi di kamar utama dan 1 kamar mandi umum.

di ruang tengah yang di gabung menjadi dapur terdapat pintu menuju halaman belakang yang bisa di gunakan untuk menjemur pakaian atau sedikit berkebun di halaman rumah.

masing-masing ruangan memiliki jendela sendiri yang secara desain saya menggunakan jendela sliding geser 2 bilah yang saya anggap lebih efisien untuk pertukaran udara dan masuknya sinar matahari.

juga di masing-masing ruangan terdapat fentilasi yang cukup banyak agar udara di dalam ruangan tetap fresh walaupun tidak menggunakan pendingin ruangan.

untuk dinding di lantai 1 dan 2 nantinya adalah setinggi 4 m.

oiya, untuk pondasi, saya mendesain menggunakan pondasi tapak untuk bangunan yang saya anggap paling baik untuk kontur tanah tidak stabil. dan untuk pagar hanya menggunakan pondasi batu gunung. berikut penampakan pondasi dilihat dari bawah garis tanah.

gbr. pondasi tapak

pondasi tapak ini menggunakan 15 titik. yang masing masing titiknya setinggi 1 meter di bawah tanah dengan balok 10x10cm sepanjang 4 meter tertananm di dalam tanah. namun ukuran panjang balok ini menyesuaikan kondisi kekerasan tanah.

untuk kolom dan struktur bangunan menyesuaikan.

gbr. struktur bangunan dan pondasi

gbr di atas adalah keseluruhan struktur bangunan dari pondasi sampai tulang lantai 2. inilah yang menjadi penopang utama berdirinya bangunan. kuat atau tidak nya bangunan menurut saya tergantung dari kuatnya struktur dan pondasi ini.

gbr bangunan

pada gambar di atas, akses menuju lantai 2 saya letakan di depan. karena bangunan ini untuk lantai 2 bisa di gunakan untuk rumah sewa dengan 2 pintu seperti yang saya utarakan di atas.

berikut pemetaan rumah sewa di lantai 2

gbr. rumah sewa di lantai 2

gbr bangunan dari atas

gbr tampak depan

gbr tampak kanan

gbr tampak belakang

gbr tampak kiri

gbr perspektif 1

(dari depan samping kanan)

gbr perspektif 2

(dari samping kanan belakang)

gbr perspektif 3

(dari samping kiri belakang)

desain ini saya buat dengan hanya berdasarkan pengalaman pribadi dan referensi dari internet, teman, saudara-saudara yang bisa saya jadikan dasar untuk merancang bangunan di atas. ini adalah sedikit hasil pelajaran yang saya dapatkan dari internet yang bisa saya share.

mengenai kritik dan saran yang membangun, ditunggu yak :)

silahkan saja masukannya asalkan sopan. karena internet bagaikan pedang bermata 2.. halah, ga nyambung :D

yang ingin melihat, mencoba atau mungkin memodifikasi desain yang saya buat di atas, bisa download di

https://3dwarehouse.sketchup.com/model.html?id=ub08d3730-ab48-427b-b3de-1ad559d20f02

gratis tis tis tis...... :)

sebelumnya install dulu sketchup di komputer anda, yang versi gratisnya pun bisa insyaAllah...
